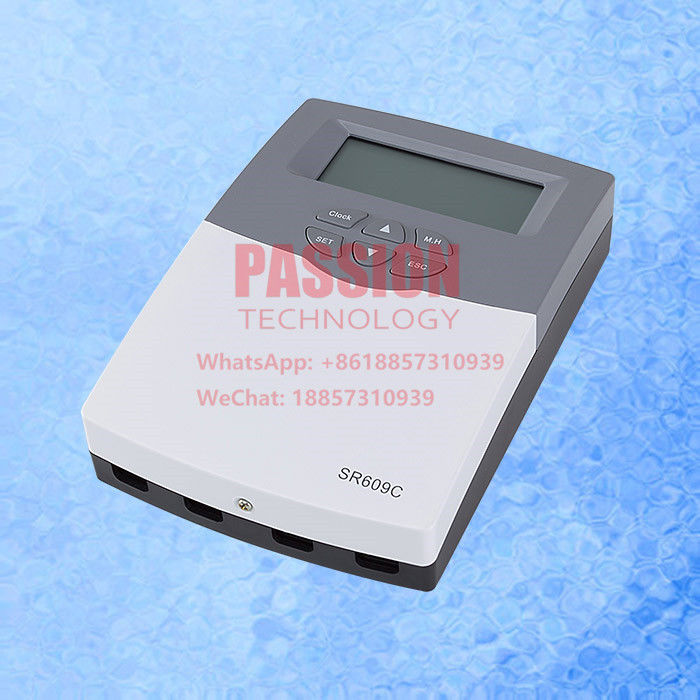

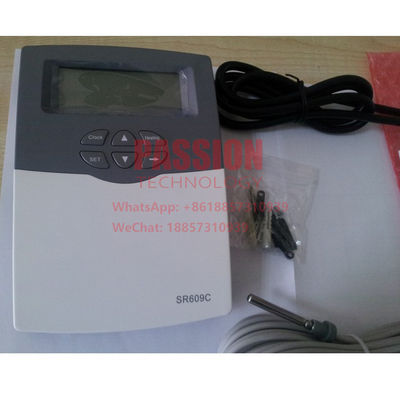

SR609C Ευφυής ελεγκτής για θερμαντική θερμοκρασία ηλιακών θερμαντήρων νερού υπό πίεση
Εισαγωγή:
Κατάλληλο για ολοκληρωμένο μη πιεσμένο ηλιακό σύστημα
Κύρια τεχνικά δεδομένα:
1 Μέγεθος: 210 mm x 145 mm x 40 mm
2 Αυτοκατανάλωση ενέργειας: <3W
3 Ακρίβεια μέτρησης της θερμοκρασίας: ±2°C
4 Πεδίο μέτρησης θερμοκρασίας: 0°99°C
5 Μέγιστη ισχύς της ελεγχόμενης αντλίας: ≤ 600W
6 Δυνατότητα συνοδευτικού ηλεκτρικού καλωδίου θέρμανσης: ≤ 800W
7 Δύναμη βοηθητικού ηλεκτρικού ενισχυτή ≤2000W (κλασική θέση),
≤ 3000W (δεν είναι διαθέσιμη η τυποποιημένη επιλογή)
8 Ηλεκτρομαγνητική παράμετρος βαλβίδας: DC 12V AC 220V
η βαλβίδα υπό πίεση και η βαλβίδα χωρίς πίεση είναι διαθέσιμες για επιλογή
※ πίεση λειτουργίας βαλβίδας υπό πίεση: 0,02Mpa ~ 0,8Mpa
κατάλληλο για την απευθείας παροχή νερού
Η πίεση λειτουργίας της βαλβίδας χωρίς πίεση: 0,0Mpa
που συνδέεται με δεξαμενή νερού ή νερό χαμηλής πίεσης που παρέχει
Βασικές λειτουργίες:
1Δείχνει την ώρα
2Δείκτης θερμοκρασίας νερού
3Δείκτης στάθμης νερού
4, αυτόματη λειτουργία
5, Προετοιμασία επιπέδου νερού
6Χειροκίνητη φόρτωση νερού
7, Ελέγχουσα θερμοκρασίας φόρτιση νερού
8, Χρονολόγηση φόρτωσης νερού
9, Φορτίο νερού όταν η δεξαμενή δεν έχει νερό
10"Συγκινώδης φόρτιση νερού"
11Αύξηση της πίεσης νερού κατά τη διάρκεια φόρτωσης νερού.
12Εγχειρική θέρμανση
13Χρονισμός θέρμανσης
14"Κύκλο ζεστού νερού"
15,Ισολάτρωση σωλήνων θερμού νερού
16Προστασία χαμηλής πίεσης
17Προστασία σωλήνα συλλέκτη
18Προστασία της μνήμης όταν η ενέργεια αποτύχει.
Περιγραφή
Υλικό της εξωτερικής δεξαμενής: χρωματικό χάλυβα πάχους 0,4 mm/χάλυβα άνθρακα φθορίου
Υλικό εσωτερικής δεξαμενής: Δυνατότητα τροφίμων 1,2 mm, SUS304-2B από ανοξείδωτο χάλυβα
Τοποθεσία απομόνωσης δεξαμενής: 55 mm 45 kg/m3 πολυουρεθάνιο υψηλής πυκνότητας με αφρό
Τρύπα εισόδου και εξόδου: αρσενικό G 1/2, 3/4
Μέγιστη πίεση: 0,6Mpa
Τύπος ηλιακού συλλέκτη: 3.3 γυαλί βοροσιλικατικού με επικάλυψη N/Al
Δάχος του γυάλινου σωλήνα: 1,6 mm
Δέσμευση σωλήνα κενού: P≤0,005 Pa
Απορρόφηση: ως=0,93-0,96 ((AM1,5)
Αναλογία εκπομπών: εh=0,04-0,06 ((80C±5C)
Παράμετροι ιδιότητας ηλιοθεραπείας σε αδρανή λειτουργία: Y=220~260m2.C/K
Μέσος συντελεστής θερμικής απώλειας: ULT=0,6~0,7W/m2.C
Κράσε: 1,5 mm πάχος Ζυγισμένο χάλυβα
Δομή δεξαμενής: 5 τρύπες για αεραγωγές, εισροή και έξοδος νερού, ηλεκτρική θέρμανση, Mag Rod
Ζύγιση: Ζύγιση με τόξο αργονίου
Μέρη δέσμευσης: από βίδες από ανοξείδωτο χάλυβα
Περιοχή απορρόφησης: 2.125 m2
Ποσότητα σωλήνων: 30 σωλήνες, 58x1.800mm με σωλήνα θερμότητας
Δυνατότητα δεξαμενής: 300L
Προδιαγραφές θερμαντήρων νερού υπό πίεση:
| Σχήμα |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| Τάξα αποθήκευση |
100 λίτρα |
150 λίτρα |
180 λίτρα |
200 λίτρα |
240 λίτρα |
250 λίτρα |
300 λίτρα |
| Εσωτερική δεξαμενή |
Ατσάλι από ανοξείδωτο SUS304 2B/SUS316L |
| Εξωτερική δεξαμενή |
Χάλυβας χρώματος (σχιστό/λευκό) /SUS201/SUS304 2B/SUS316L |
| Σκηνή μόνωσης |
Πολυουρεθάνιο υψηλής πυκνότητας |
| Τύπος QTY(PCS) |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| Αδιάβροχο καουτσούκ |
EPDM |
| Δισίλια αύξηση της θερμότητας |
8.5MJ/m2 |
| Πίεση στην εργασία |
0.6MPa |
| Τρεις στόχοι σωλήνα κενού |
Διάμετρος/μήκος: φ58mm/1800mm; Υψηλή περιεκτικότητα σε βόριο και πυρίτιο 3.3Δομή:Σταδιακή αλλαγή SS-AL-Nx/Cu επιλεκτική κάλυψη απορρόφησης; Στον βαθμό κενού:P<=5*10-3; |
| Σωλήνες θερμότητας |
Συμπιέστης: φ14*70mm· πάχος: 0,5mm· υλικό: κόκκινο χαλκό TU1+νερό· ισχύ μεταφοράς:>=150W· πίεση εργασίας:4Mpa· πίεση συγκόλλησης:4Mpa· |
| Κράτη |
Ζυγισμένος χάλυβας με πλαστική επικάλυψη μαύρου χρώματος/σύνθεση αλουμινίου/SUS201/SUS3042B/SUS316L, 0/20/30/45 μοίρες |
| Περιοχή διαφάνειας του διαγράμματος |
1.23m2 |
1.84m2 |
2.22m2 |
2.47m2 |
2.96m2 |
30,08m2 |
3.70m2 |
| Περιοχή διαφάνειας |
0.95m2 |
1.42m2 |
1.70m2 |
1.89m2 |
2.27m2 |
2.36m2 |
2.83m2 |
| Περιοχή απορρόφησης |
0.82m2 |
1.22m2 |
1.46m2 |
1.62m2 |
1.96m2 |
20,04m2 |
2.43m2 |
| Συσκευές (προαιρετικά) |
Τ/Π βαλβίδα,ηλεκτρική θέρμανση και μαγνητοβρύχος |
| Υπηρεσία OEM: |
Η ζωγραφική λογότυπου στα προϊόντα και την συσκευασία είναι δωρεάν (20FT,40FT,40HQ) |
Παρατηρήσεις:
1. χρόνος προετοιμασίας: 7-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
2Χρόνος πληρωμής: T/T, L/C, Western Union.
3Εγγύηση: 5 χρόνια για το πλήρες σύστημα, 15 χρόνια για τον σωλήνα κενού και 1 έτος για τα εξαρτήματα.
4Χρονοδιάγραμμα: FOB, CFR και CIF.
